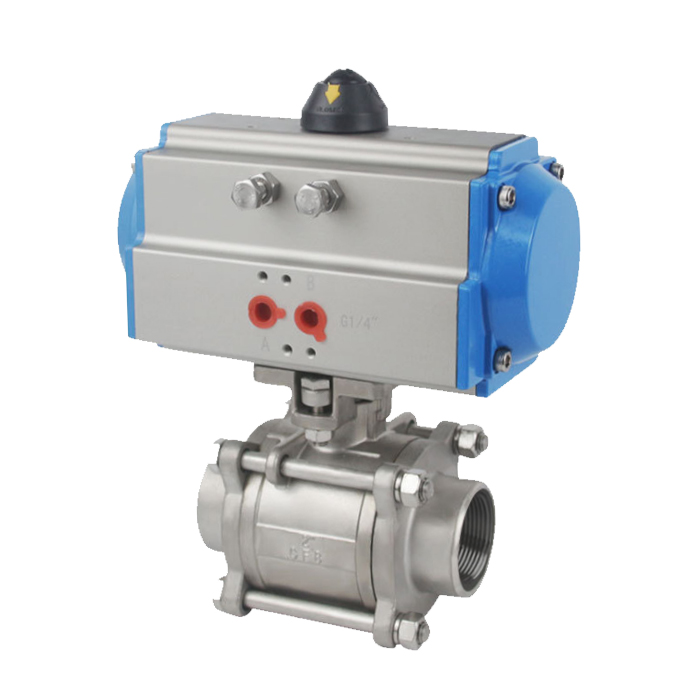

Q611F氣動三片式內螺紋高平臺球閥的球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。通常制作高壓球閥使用。用于截斷或接通管路中的介質，選用不同的材質可分別適用于水、蒸汽、油品等多種介質。結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。
工作原理：
Q611F氣動三片式絲扣高平臺球閥工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。閥桿采用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構,根據需要加鎖以防止誤操作。
產品特點：
1、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
2、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、安裝簡便，能以任意方向安裝于管道中的任意部位。
☆阀体
阀体形式 |
内螺纹精铸阀体 |
公称通径 |
DN6～100mm |
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
连接形式 |
管螺纹(G)、锥螺纹(NPT) |
阀盖形式 |
一体式 |
压盖型式 |
压帽拧紧式 |
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
☆阀内件
☆执行机构
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
供气压力 |
0.4～0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-20～+90℃ |
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
高平臺球閥服務支持：
有了您的信任與支持，我們一直在創新的前沿，提供值得信賴的品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行全方位的質量跟蹤、客戶檔案、售后保障。
高平臺球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"壹特""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
高平臺球閥解決方案：
壹特科技為工業系統和水力系統研發了創造性的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統最小的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
高平臺球閥售后保障：
壹特科技實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務，讓用戶真正體會到專業化的服務優勢。
壹特科技出廠的產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
高平臺球閥訂購說明：
1、閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2、閥門技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3、閥門產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），流量范圍，閥前閥后壓差，連接方式（螺紋、法蘭、對夾）等。
4、閥門產品驅動方式：手動、蝸輪、自力式、氣動、電動等。
5、閥門產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6、閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7、閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
